Einbau der Komponenten

Nach Einbau und Inbetriebnahme des Rollladens durch den Monteur kann dieser sofort eingelernt und bedient werden.
Einzige Voraussetzung ist eine Stromversorgung direkt beim Rollladen im Außenbereich.

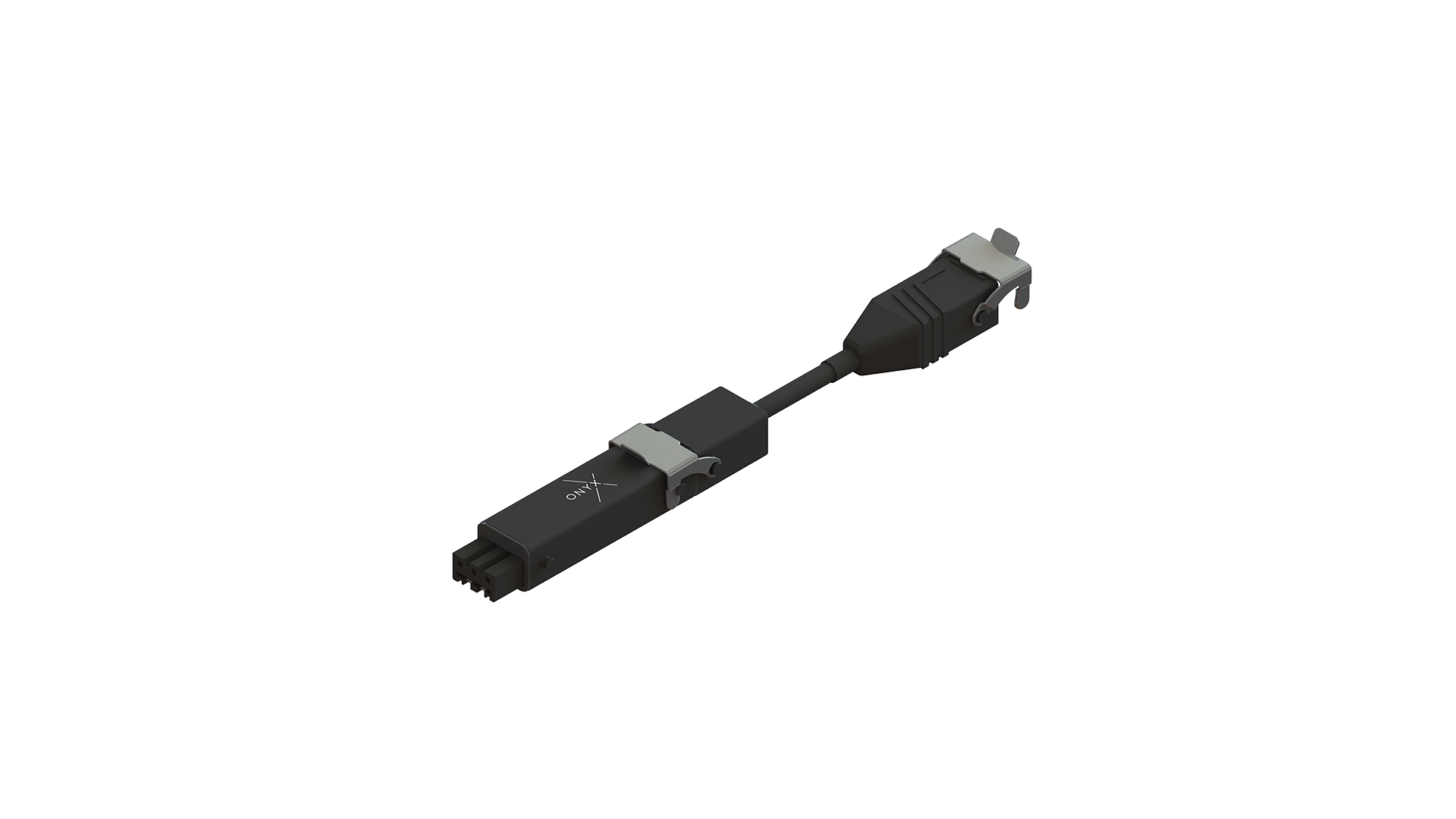

Der ONYX.CONNECTOR ist ein Funksteuergerät für den Außenbereich für motorbetriebene Sonnenschutzanlagen. Es ist lediglich eine Spannungsversorgung außen beim Sonnenschutz nötig. Er wird über eine Hirschmann-Steckverbindung (STAK 3 / STAS 3) direkt an das Motorkabel angesteckt. Die von HELLA ausgelieferten Jalousiemotoren haben diesen Stecker bereits vormontiert, somit kann der ONYX.CONNECTOR auch ohne Elektrofachkenntnisse einfach zwischengesteckt werden.

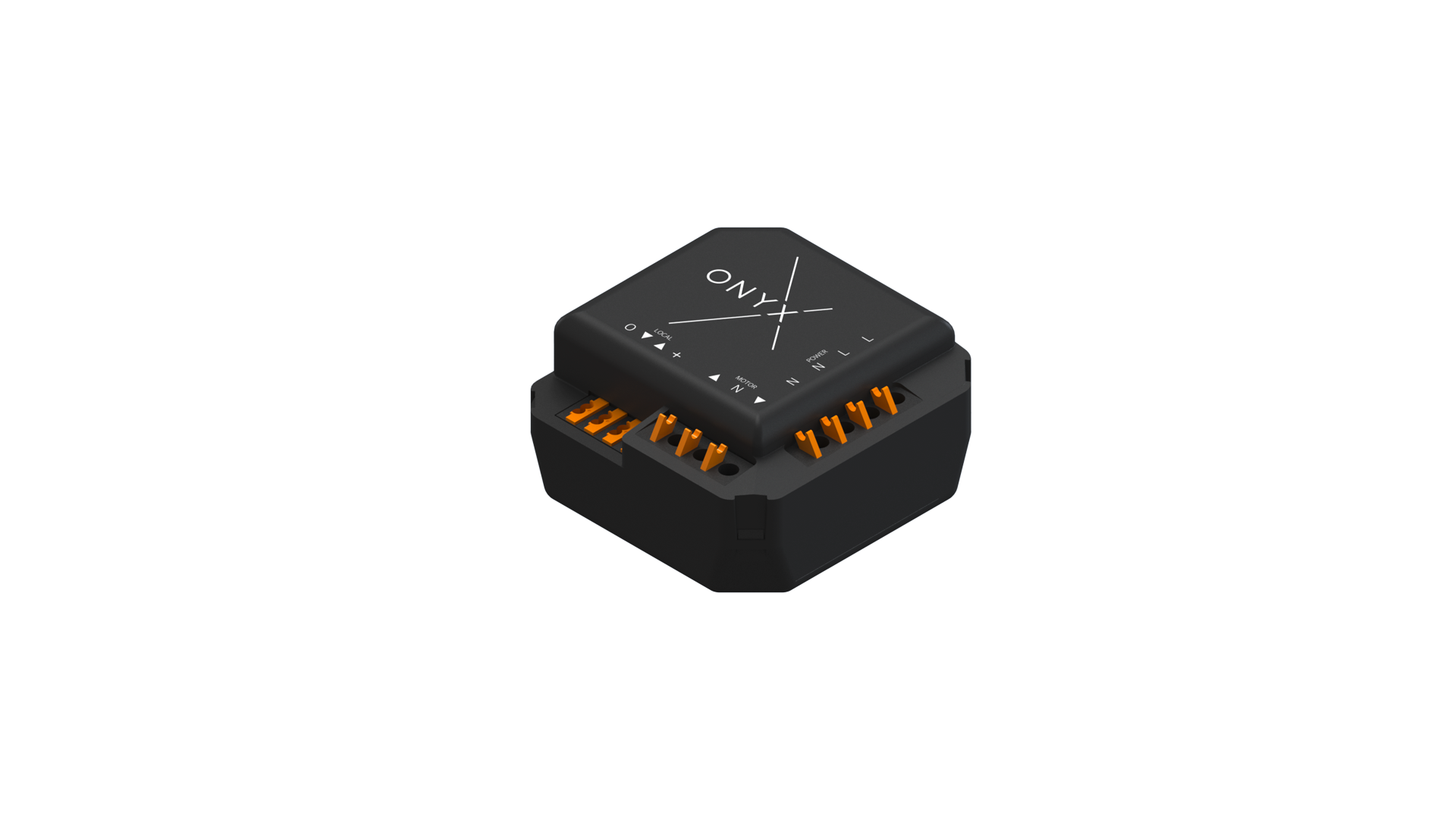

Der ONYX.NODE ist ein Funksteuergerät für den Innenbereich für motorbetriebene Sonnenschutzanlagen. Er wird hinter jedem handelsüblichen Jalousietaster in der Unterputzdose verbaut. Es ist lediglich darauf zu achten, dass die Unterputzdose die notwendige Tiefe aufweist.

An einen ONYX.NODE kann jeweils ein Doppeltaster für die Richtungen Auf und Ab angeschlossen werden. Somit ist eine Steuerung per Taster, aber auch über die App parallel problemlos möglich.

Sofort nach dem Einbau kann über die angeschlossenen Taster bedient werden. Auch ohne zusätzliche Zentrale oder Fernbedienung ist diese Bedienung immer sichergestellt.

Der genaue Anschluss ist in der Bedienungs- und Montageanleitung zu finden. Lassen Sie Elektroarbeiten immer von einer Fachkraft ausführen!

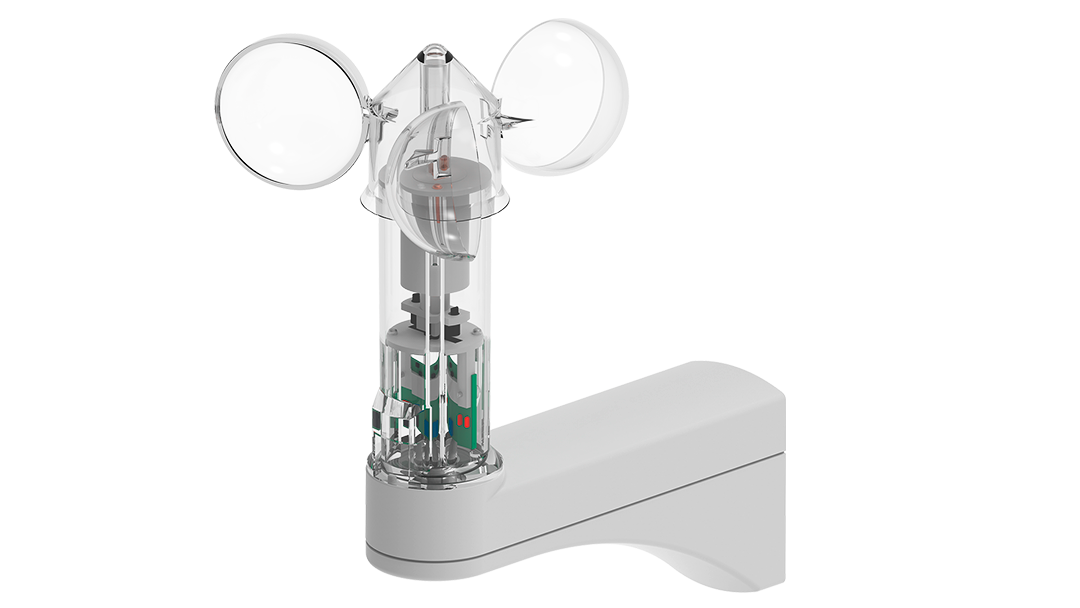

ONYX.WEATHER ist ein Wind- Sonnensensor für die Montage an der Fassade. Die Installation kann mit dem beigelegten Montagematerial erfolgen. Eine Zuleitung mit 230 V ist erforderlich, es kann auch das mitgelieferte Anschlusskabel (5 m) bis in eine Abzweigdose verlegt werden um Klemmstellen im Außenbereich zu vermeiden.

Der genaue Anschluss ist in der Bedienungs- und Montageanleitung zu finden. Lassen Sie Elektroarbeiten immer von einer Fachkraft ausführen!

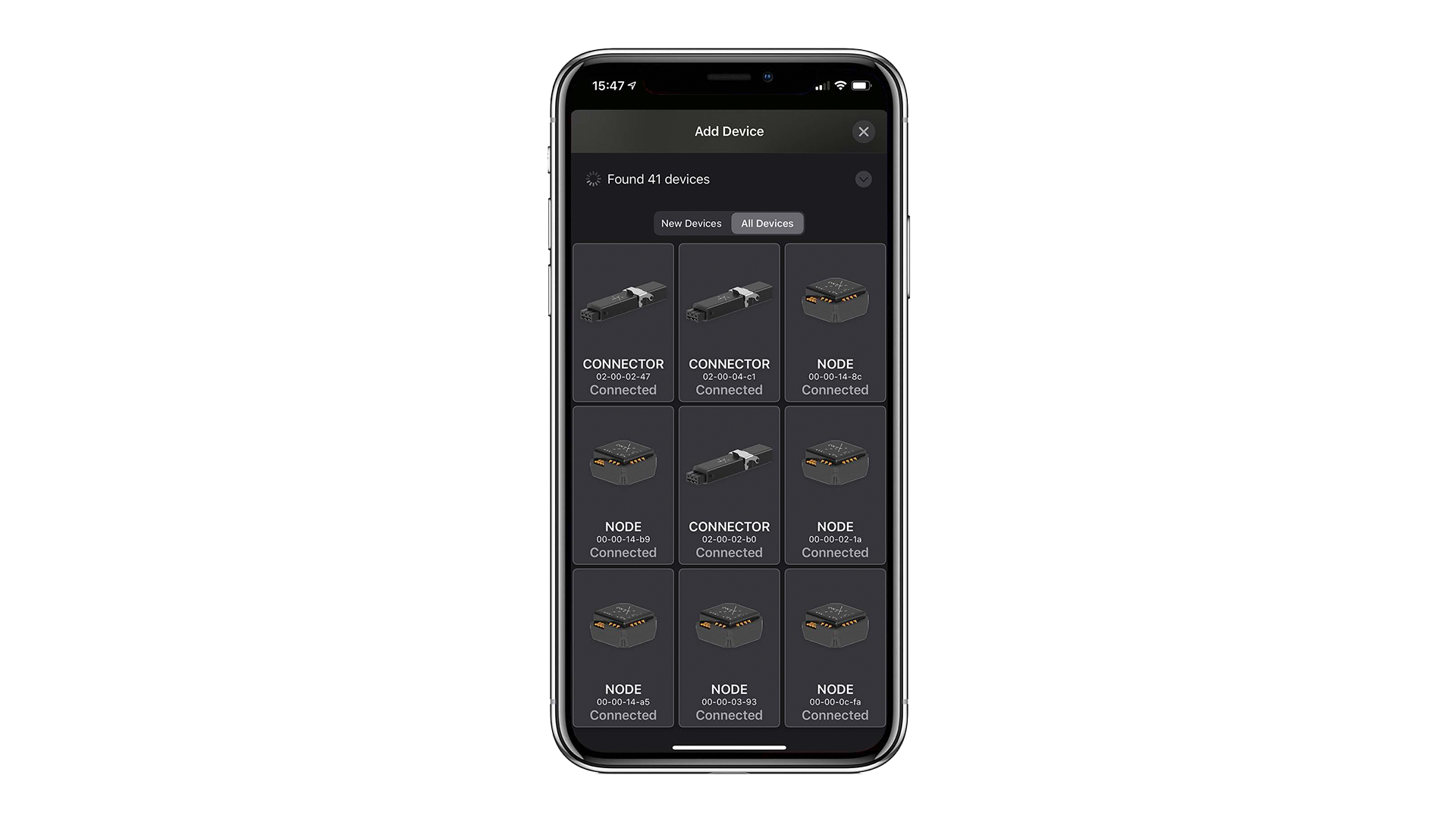

Das Einlernen der Geräte ist kinderleicht: Dazu notwendig ist die kostenlose ONYX App, diese können Sie hier herunterladen. In der App lassen sich dann die QR-Codes der Geräte einfach einscannen. Jedes ONYX Gerät hat einen eindeutigen Code. Sollte ein Gerät bereits verbaut oder der Code nicht zugänglich sein, kann in der App auch spielend einfach der Suchmodus verwendet werden. Gefundene Geräte werden dann angezeigt und können mit einem „Fingertipp“ eingelernt werden.

Detaillierte Informationen zum Einlernen der Geräte finden Sie bei Hilfe & Support.
